振動垂直提升機

發布人:新鄉天太斗式提升機廠家 發布時間:2019-09-11

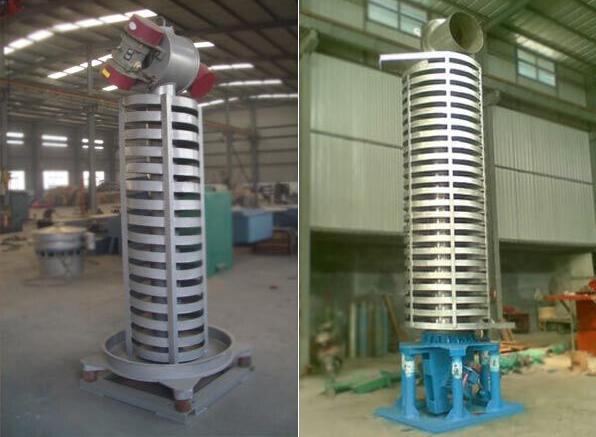

振動垂直提升機

DZC振動垂直提升機產品概述:

  DZC系列垂直振動輸送機(振動垂直提升機)是一種新型的垂直提升機,本機對大多顆粒狀、塊狀、粉狀的固體物料(粘度不)都可以輸送。廣泛應用于礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品等行業的塊狀、粉狀和短纖維狀固體物料的提升,DZC型振動垂直提升機在向上提升物料的同時,還可以完成對物料的干燥和冷卻。分開槽式、封閉式兩種結構,并可根據不同的工藝要求,設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。


DZC振動垂直提升機主要特點:

 1.產品占地面積小,便于工藝布置。

 2.物料可向上輸送,亦可向下輸送。

 3.噪音低,結構簡單,安裝、維修便利。

 4.結構簡單合理、能耗小,節約電能,料槽磨損小。

垂直提升機

DZC振動垂直提升機工作原理:

  DZC系列振動垂直提升機的驅動裝置振動電機安裝在輸送塔下部,兩臺振動電機對稱交叉安裝,輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成,輸送塔座于減振裝置上,減振裝置由底座和隔振彈簧組成。當垂直輸送機工作時,根據雙振動電機自同步原理,由振動電機產生激振力,強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動,螺旋槽內的物料則受輸送槽的作用,作勻速拋擲圓運動,沿輸送槽體向上運動,從而完成物料的向上(或向下)輸送作業。


DZC系列垂直振動提升機型號說明:

 DZ C-□

 ┬  ┬ ┬

 │  │ │

 │  │ │

 │  │ │

 │  │ └─────────  輸送高度

 │  └──────────- 垂直輸送

 └────────────  振動電機


  1.基本型(ZC--口),為敞開輸送槽結構,用于一股物料無特殊要求的向上(或向下)輸送作業。

  2.封閉型(ZC--口F)為封閉輸送槽結構,用于對物料有防塵要求的場合向上(或向下)輸送作業。


DZC系列振動垂直提升機電源控制:

  DZC系列振動垂直提升機配套GK型反接制動控制箱。用于使輸送機在停機時,快速通過共振區,防止機器經過共振區時產生較大的振幅,同時具有對電機過流、過載、斷相等保護功能。


DZC系列振動垂直提升機安裝尺寸:

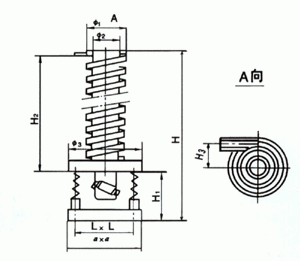

垂直振動提升機外形圖

型號

Φ

Φ1

Φ2

H

H1

H2

H3

D

Lx8

Ld×Bd

Φd

DZC300

300

146

500

2000

2750

40

75

270

680×680


11

DZC500

500

219

850

3000

4020

50

80

475

1080×1080

880×880

13

DZC550

550

245

900

3500

4530

55

85

500

1100×1100

900×900

13

DZC600

600

273

950

4000

5150

60

85

525

1100×1100

900×900

15

DZC800

800

351

1200

4500

5650

60

90

650

1300×1300

1050×1050

15

DZC850

850

402

1250

5000

6150

65

100

675

1400×1400

1150×1150

17

DZC900

900

530

1300

6000

7180

65

110

700

1600×1600

1300×1300

17


DZC系列振動垂直提升機技術參數表:

型號輸送量
(t/h)
輸送槽直徑
(mm)
輸送寬度
(mm)
輸送高度
(m)
振次
(min)
雙振幅
(mm)
電動功率
(kw)
重量
(kg)
DZC300~1.030077≤2.09606~72×0.4680
DZC500~2.0500140≤3.06~82×0.751010
DZC550~3.0550152≤3.56~82×1.51190
DZC600~3.0600163≤4.06~72×1.51321
DZC800~4.0800224≤4.56~82×2.21590
DZC850~4.0850224≤5.06~92×2.21750
DZC900~3.5900185≤6.06~92×3.02100
