TD斗式提升機
發布人：新鄉天太斗式提升機廠家 發布時間：2019-09-11
TD斗式提升機又稱皮帶斗式提升機、膠帶斗式提升機，該機適用于垂直保送粉狀、粒狀及小塊狀散態物料比方:糧食、煤、水泥、碎礦石等，提升高度可達40米，特點為:構造簡、運轉穩、挖取式裝料物料溫度不超越60℃,與傳統D型斗式提升機比擬,提升效率高,料斗方式多深得用戶喜歡。TD型按《垂直斗式提升機》規范設計制造，當前常用的斗式提升機多為垂直式，較新型。TD型斗式提升機備有四種料斗Q(chēng)型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

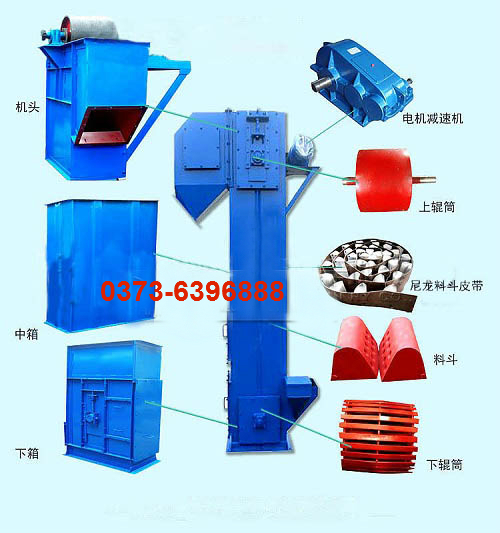

TD皮帶斗式提升機結構圖
TD斗式提升機由運轉局部(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中心機殼,驅動安裝,逆止制動安裝等構成,合用于向上保送松懈密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
TD斗式提升機構造方式:傳動安裝TD斗提升機的傳動安裝有兩種方式辨別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使構造緊湊、分量輕,并且其內部帶有異型輥逆止器，逆止牢靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消弭裝置應力。
TD斗式提升機主要特點:
1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型安插.在物料提升時簡直無回料和挖料景象,因而無效功率少。
2.提升局限廣,這類提升機對物料的品種、特征要求少,不單能提升普通粉狀、小顆粒狀物料,并且可提升磨琢性較大的物料.密封性好,情況污染少。
3.運轉牢靠性好,進步前輩的設計道理和加工辦法,包管了整機運轉的牢靠性,無毛病工夫超越2萬小時。提升高度高.提升機運轉平穩,因而可到達較高的提升高度。
4.運用壽命長,提升機的喂料接納流入式,無需用斗挖料,資料之間很少發作擠壓和碰撞景象。本機在設計時包管物料在喂料、卸料時少有撒落,削減了機械磨損。
TD斗式提升機技術參數表
| 型號 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
| 料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
| 輸送量（m3/h） | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
| 斗寬 | 160 | 250 | 315 | 400 | ||||||||||||
| 斗容（L） | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
| 斗距 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
| 帶寬 | 200 | 300 | 400 | 500 | ||||||||||||
| 斗速（m/s） | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
| 物料量大塊 | 25 | 35 | 45 | 55 | ||||||||||||
| 型號 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
| 料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
| 輸送量（m3/h） | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
| 斗寬 | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
| 斗容（L） | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
| 斗距 | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
| 帶寬 | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
| 斗速（m/s） | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
| 物料量大塊 | 60 | 70 | 25 | 35 | 45 | |||||||||||
說明：
1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2.淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
3.深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。
