各型號斗式提升機結構圖匯總

發布人：新鄉天太斗式提升機廠家 發布時間：2019-09-12

新鄉天太振動機械制造有限公司作為專業的斗式提升機廠家免費為用戶提供各型號斗式提升機結構圖：點擊查看詳細提升機圖紙：

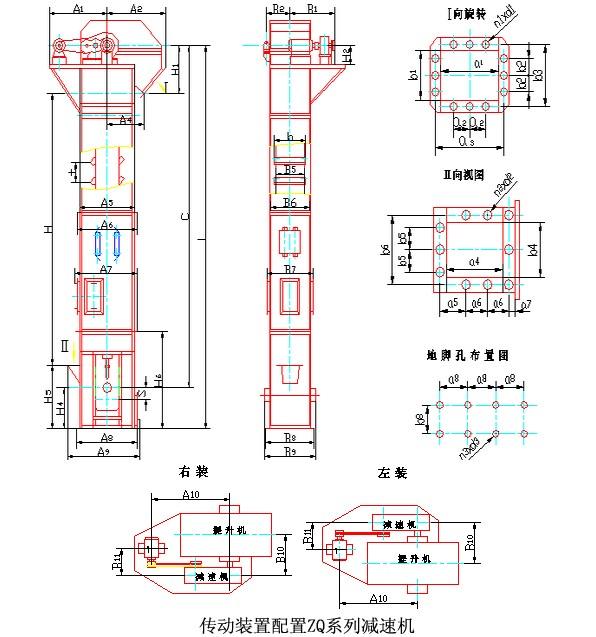

一：TD皮帶斗式提升機結構圖

各型號斗式提升機結構圖匯總



斗提機型號

TD100

TD160

TD250

TD315

TD400

TD500

輪廓高度L

C＋1100

C＋1363

C＋1535

C＋1640

C＋1790

C＋1865

整機結構

H
H4
S

C-820
600
200

C-930
700
250

C-1250
800
250

C-1245
850
250

C-1500
950
250

C-1700
900
250

料斗

t
b

200
100

350/280
160

450/360
250

500/400
315

560/480
400

625/500
500

地腳孔

a3
b3
n3
d3

200
310
8
Φ18

250
400
8
Φ18

300
538
8
Φ18

300
648
8
Φ18

400
768
8
Φ22

400
900
8
Φ22

  上、下部機殼及外形輪廓

H3
H6
A2
A6
A7
B2
B4
B5

970
1210
692
776
1050
220
370
330

1185
1500
985
996
1235
295
461
475

1320
1800
1175
1266
1600
394
596
610

1488
1800
1200
1266
1700
440
706
710

1500
2000
1350
1558
1980
535
828
835

1655
2300
1410
1610
2200
605
980
1000

中部機殼

A4
A5
B3

776
805
390

982
1021
525

1152
1302
682

1254
1400
794

1548
1580
920

1570
1630
1040

卸料口

H1
A3
a1
a2
a3
b1
b2
b3
n1
d1

520
438
334
120
390
224
95
280
12
Φ12

630
548
365
150
431
315
150
381
12
Φ12

750
713
600
200
676
450
200
526
12
Φ12

795
763
560
230
638
560
230
638
12
Φ12

850
824
670
295
758
670
295
758
12
Φ14

1000
885
700
355
880
780
300
800
12
Φ18

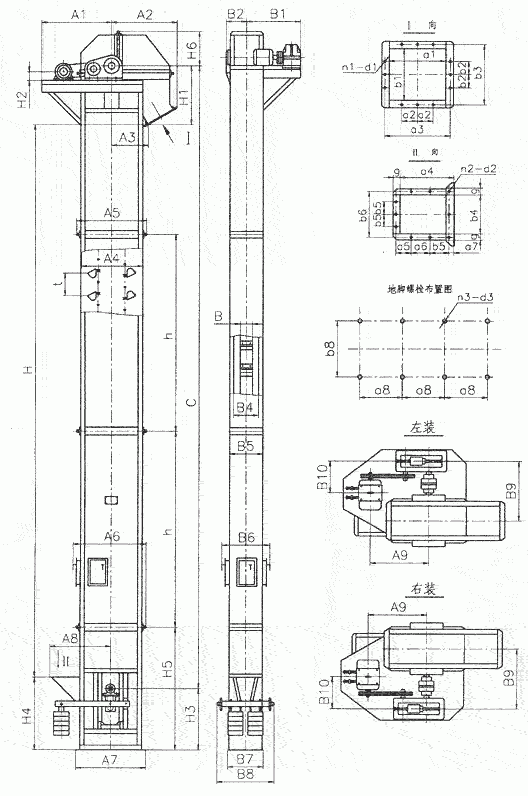

二：TH環鏈斗式提升機結構圖


各型號斗式提升機結構圖匯總

提升機型號

整機結構尺寸

地腳孔尺寸

上部機殼尺寸

下部機殼尺寸

中部機殼尺寸

L

H

H3

S

ag

bg

n3×d3

H1

A2

B2

H5

A7

A8

B5

A4

A5

B3

B4

TH160
TH200
TH250
TH315
TH400
TH500
TH630

C＋1300
C＋1350
C＋1500
C＋1600
C＋1760
C＋2300
C＋2300

C-750
C-750
C-850
C-900
C-950
C-940
C-950

750
750
850
900
950
1060
1250

200
200
200
250
250
250
300

400
400
340
350
400
360
400

320
425
496
571
658
788
918

6×Φ18
6×Φ18
8×Φ22
8×Φ22
8×Φ22
10×Φ26
10×Φ26

900
900
1000
1120
1250
1400
1600

1000
1000
1190
1267
1394
1545
1706

295
340
376
443
518
579
644

1500
1500
1800
1800
1900
2000
2200

1131
1131
1346
1416
1566
1808
2028

1330
1374
1649
1825
2080
2380
2720

497
506
598
695
793
910
1066

1000
1000
1180
1250
1400
1600
1800

1105
1105
1362
1396
1546
1768
1968

280
255
400
475
560
670
800

385
460
532
621
706
838
968


三：NE環鏈斗式提升機結構圖

NE斗式提升機結構圖

NE斗式提升機型號

NE15

NE30

NE50

NE100

NE150

NE200

機殼形式

I

I

I

I

I

II

上機殼

H1

523

840

665

741

766

968

H2

1342

2265

1880

2000

1700

1780

卸料口

D1

900

955

1100

1475

1300

1650

D2

800

1000

1000

1200

1200

1500

D3

250

300

350

350

400

550

D4

300

350

400

500

650

650

d1

306/3

356/3

406/3

406/3

456/3

606/4

d2

356/3

406/3

456/3

556/4

706/5

706/5

平臺

p1

1000

602

777

803

1200

1280

p2

104

104

104

130

130

144

p3

1404

2403

1827

1740

1740

1864

p4

521

620

616

729

720

870

p5

1579

2041

2236

2380

23800

2730

p6

2300

2500

2500

2600

3300

4100

中間機殼

M1

1050

1240

1240

1450

1450

1750

M2

1156

1340

1348

1598

1582

1888

M3

450

500

650

800

1060

1120

M4

556

600

780

948

1196

1280

M5

1250

1440

1440

1680

1680

1980

M6

650

700

850

1030

1290

1350

喂料口

R1

800

970

970

1125

1075

1300

R2

250

300

280

400

500

550

R3

250

300

300

400

600

560

R4

1350

1650

1700

2000

2050

2400

r1

306/3

356/3

336/3

456/3

556/4

620/4

r2

306/3

356/3

356/3

456/3

656/5

630/4

下機殼

B1

600

750

750

850

900

1050

B2

2440

2440

2500

2500

2500

3000

B3

830

970

996

1148

1632

2102

基礎尺寸

Z1

1000

1200

1200

1400

1400

1670

Z2

1400

1500

1500

1700

1700

1850

Z3

950

1000

1100

1200

1350

1350

Z4

1300

1400

1700

1900

2350

2350

Z5

554

594

744

916

1176

1250

Z6

400/1

450/1

550/1

600/1

400/1

800/1

Z7

1144

1334

1334

1566

1566

1880

Z8

500/1

600/1

600/1

700/1

700/1

940/2
