斗式提升機故障報警裝置技術簡介

背景技術：斗式提升機是一種把物料從低處提升到高處的物料提升設備，它工作原理是料斗把物料從下面的儲藏槽中舀起，隨著鏈條提升到頂部，繞過頂輪后向下翻轉，將物料傾入接受槽內，斗式提升機一般包括鏈輪、與所述鏈輪連接的電機、設置在所述鏈輪上的鏈條以及固定在所述鏈條上的若干個料斗，由于鏈輪與鏈條是非嚙合傳動，鏈條通過與鏈輪的摩擦力傳動，因此當上行的料斗中集料突然增多時，會出現負載突然變大，鏈條摩擦傳動失效，導致鏈輪轉動，而斗式提升機卻不工作的狀態。本應用新型涉及一種故障報警裝置，尤指一種斗式提升機故障報警裝置。

技術實現要素：

    為了解決上述技術問題，本應用新型提供了一種斗式提升機故障報警裝置，該故障報警裝置能夠準確的檢測斗式提升機工作狀態。

    本應用新型提供了一種斗式提升機故障報警裝置，包括鏈輪、與所述鏈輪連接的電機、設置在所述鏈輪上的鏈條以及固定在所述鏈條上的料斗，所述鏈條通過摩擦力與所述鏈輪傳動，所述故障報警裝置還包括感應裝置，所述感應裝置可感應所述料斗通過所述鏈條的傳送動作。

可選地，所述感應裝置可感應所述料斗通過所述鏈條上行至最高點的動作。

可選地，所述感應裝置包括感應片以及光電傳感器，所述感應片通過旋轉軸鉸接在所述料斗上行和/或下行的一側，所述感應片的一端與所述料斗上行和/或下行的路徑交錯，所述光電傳感器感應所述感應片另一端的擺動動作。

可選地，所述感應裝置包括感應片以及光電傳感器，所述感應片通過旋轉軸鉸接在所述鏈輪的上方，所述感應片的一端與所述料斗可傳送的最高點交錯，所述光電傳感器感應所述感應片的另一端的擺動動作。

可選地，所述鏈輪包括頂輪和底輪，所述頂輪和底輪豎直的上下排列。

可選地，所述料斗沿著所述鏈條間隔均勻的排列。

可選地，所述電機通過減速機與所述鏈輪連接。

可選地，所述電機的轉子與兩個以上并排設置的鏈輪連接。

與現有技術相比，本應用新型的有益效果是：

1、本應用新型中的感應裝置可感應料斗通過鏈條的傳送動作，檢測斗式提升機工作狀態，當料斗停止傳送，感應裝置能夠進行報警。

2、本應用新型中感應裝置可感應料斗通過鏈條上行至最高點的動作，在最高點檢測斗式提升機工作狀態，方便感應裝置的安裝和檢測。

3、本應用新型通過料斗傳送與感應片碰觸，使感應片通過旋轉軸擺動，再通過光電傳感器感應感應片的擺動動作，實現檢測斗式提升機工作狀態。

    本應用新型的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本應用新型而了解。本應用新型的目的和其他優點可通過在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

附圖說明

附圖用來提供對本應用新型技術方案的進一步理解，并且構成說明書的一部分，與本申請的實施例一起用于解釋本應用新型的技術方案，并不構成對本應用新型技術方案的限制。

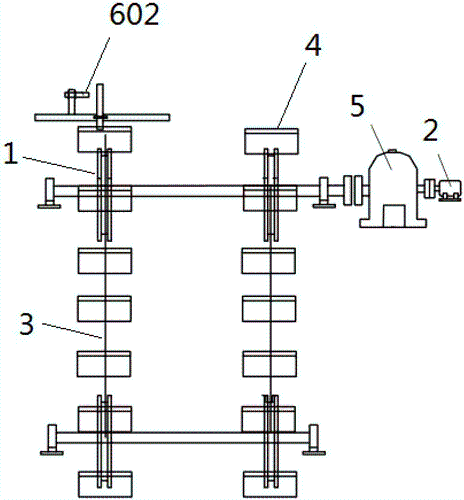

圖1為本應用新型的結構示意圖；

圖2為圖1的側示圖。

具體實施方式

    為使本應用新型的目的、技術方案和優點更加清楚明白，下文中將結合附圖對本應用新型的實施例進行詳細說明。需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互任意組合。

實施例1

    如圖1和圖2所示，一種斗式提升機故障報警裝置，包括鏈輪1、與所述鏈輪1連接的電機2、設置在所述鏈輪1上的鏈條3以及固定在所述鏈條3上的若干個料斗4，若干個料斗4沿著鏈條3間隔均勻的排列，鏈輪1包括頂輪和底輪，頂輪和底輪豎直的上下排列，鏈輪1的周邊上設有槽體，鏈條3套在槽體內，并通過與槽體的摩擦進行傳動，電機2的轉子通過連接軸與鏈輪1的頂輪固定，頂輪通過電機2的帶動進行轉動，并通過摩擦力帶動鏈條3運行，電機2的轉子上并排設置有兩個頂輪，使一個電機2可以同時帶動兩個鏈輪1進行轉動，在電機2與頂輪之間設置有減速機5，電機2通過減速機5與鏈輪1的頂輪連接。

    如圖1和圖2所示，斗式提升機故障報警裝置還包括感應裝置6，感應裝置6可感應料斗4通過鏈條3上行至最高點的動作，感應裝置6包括感應片601以及光電傳感器602，感應片601通過旋轉軸鉸接在鏈輪1的頂輪的上方，且感應片601的一端與料斗4上行的最高點交錯，最高點為料斗4通過鏈條3上行的最高處，當料斗4上行至最高點時，料斗4碰觸感應片601的一端，帶動感應片601通過旋轉軸進行擺動，光電傳感器602能夠感應感應片601另一端的擺動動作，斗式提升機故障報警裝置通過光電傳感器602感應感應片601另一端的擺動動作，檢測斗式提升機工作狀態。

    本實施例的檢測方法為，每當一個料斗4在鏈條3的帶動下上行到最高處時，料斗4會碰觸到感應片601的一端，然后感應片601有一小范圍的旋轉，同時光電傳感器602能夠感應感應片601另一端的擺動動作，這樣鏈條3上面的每個料斗4通過此位置都能夠通過光電傳感器602感應一次，通過這樣間隔的感應，就能檢測斗式提升機運行狀態，當某一時間段光電傳感器602一直未感應到感應片601的擺動或一直處于擺動狀態，這時就說明斗式提升機出現故障，需要檢測。

實施例2

    實施例2與實施例1的區別在于，感應片601設置在上行的鏈條3的一側和/或下行的鏈條3的一側，感應片601的一端與料斗4上行的路徑和/或料斗4下行的路徑交錯，當料斗4上行和/或下行時，料斗4會碰觸到感應片601的一端，然后光電傳感器602能夠感應感應片601另一端的擺動動作，通過感應感應片601間隔的擺動動作檢測斗式提升機運行狀態。

    本應用新型中的感應裝置可感應料斗通過鏈條的傳送動作，檢測斗式提升機工作狀態，當料斗停止傳送，感應裝置能夠進行報警。

    雖然本應用新型所揭露的實施方式如上，但所述的內容僅為便于理解本應用新型而采用的實施方式，并非用以限定本應用新型。任何本應用新型所屬領域內的技術人員，在不脫離本應用新型所揭露的精神和范圍的前提下，可以在實施的形式及細節上進行任何的修改與變化，但本應用新型的權利保護范圍，仍須以所附的權利要求書所界定的范圍為準。

技術特征：

1.一種斗式提升機故障報警裝置，包括鏈輪、與所述鏈輪連接的電機、設置在所述鏈輪上的鏈條以及固定在所述鏈條上的料斗，所述鏈條通過摩擦力與所述鏈輪傳動，其特征在于，所述故障報警裝置還包括感應裝置，所述感應裝置可感應所述料斗通過所述鏈條的傳送動作。

2.根據權利要求1所述的斗式提升機故障報警裝置，其特征在于，所述感應裝置可感應所述料斗通過所述鏈條上行至最高點的動作。

3.根據權利要求1所述的斗式提升機故障報警裝置，其特征在于，所述感應裝置包括感應片以及光電傳感器，所述感應片通過旋轉軸鉸接在所述料斗上行和/或下行的一側，所述感應片的一端與所述料斗上行和/或下行的路徑交錯，所述光電傳感器感應所述感應片另一端的擺動動作。

4.根據權利要求2所述的斗式提升機故障報警裝置，其特征在于，所述感應裝置包括感應片以及光電傳感器，所述感應片通過旋轉軸鉸接在所述鏈輪的上方，所述感應片的一端與所述料斗可傳送的最高點交錯，所述光電傳感器感應所述感應片的另一端的擺動動作。

5.根據權利要求1-4任一所述的斗式提升機故障報警裝置，其特征在于，所述鏈輪包括頂輪和底輪，所述頂輪和底輪豎直的上下排列。

6.根據權利要求1-4任一所述的斗式提升機故障報警裝置，其特征在于，所述料斗沿著所述鏈條間隔均勻的排列。

7.根據權利要求1-4任一所述的斗式提升機故障報警裝置，其特征在于，所述電機通過減速機與所述鏈輪連接。

8.根據權利要求1-4任一所述的斗式提升機故障報警裝置，其特征在于，所述電機的轉子與兩個以上并排設置的鏈輪連接。

技術總結

    本應用新型公開了一種斗式提升機故障報警裝置，包括鏈輪、與所述鏈輪連接的電機、設置在所述鏈輪上的鏈條以及固定在所述鏈條上的料斗，所述鏈條通過摩擦力與所述鏈輪傳動，所述故障報警裝置還包括感應裝置，所述感應裝置可感應所述料斗通過所述鏈條的傳送動作；該故障報警裝置能夠準確的檢測提升機工作狀態。
