液壓驅動斗式提升機技術特征及有益效果

背景技術：本技術涉及一種提升機，具體涉及一種液壓驅動斗式提升機?，F(xiàn)有斗提機一般垂直于地面安裝，通過安裝于上部斗體上部的構帶動板鏈和安裝于板鏈上的料斗往復轉動，料斗將下部斗體上由下料口進入的物料不停地挖出，提升到上部斗體側下部出料口位置放出。這種常規結構有以下缺點：

1）所有帶動提升機構的驅動結構均放置于上部斗體1上，包括減速機、電機、小鏈輪、鏈輪及連接小鏈輪和大鏈輪的驅動鏈條，還包括檢修這些設備的檢修平臺。這種結構的一個特點就是重，常用的每小時提升100立方米的斗式提升機的驅動結構達到3噸多重，每小時提升300立方米的斗式提升機的驅動結構更是達到6噸多重。這種結構的另一個特點是高，現代常用斗式提升機大部分提升物料高度超過20~30米，甚至有不少達到40米，相對于其本身中部斗體的截面大小，斗式提升機是一個典型的細長桿結構，從受力方面分析，這種重量在上部的細長桿結構容易失穩，造成倒塌，所以必須在斗式提升機中部一些位置布置一些支撐結構，以減少其失穩倒塌現象的發生。采用驅動結構放置于上部斗體上的方式整個斗式提升機的安全性是有問題的。

2）所有帶動提升機構的驅動結構放置于上部斗體上造成的另一個危害是檢修困難。一旦某個零部件出問題需要卸下檢修，因?yàn)槠涮吡?，需要找吊車才能卸下，無形中增加了檢修維護成本。采用驅動結構放置于上部斗體上的方式整個斗式提升機的維修經濟性是有問題的。

技術實現要素：

    本技術所要解決的技術問題是：克服現有技術中存在的不足，提供一種液壓驅動斗式提升機，具有結構穩定、安全性高、維修難度低、維修成本低的特點。

    本技術為解決技術問題所采取的技術方案是：一種液壓驅動斗式提升機，由斗體和提升機構組成，所述斗體包括上部斗體、中部斗體和下部斗體，所述斗體上通過設置板鏈連接料斗，所述上部斗體的上端設置驅動鏈板輪，所述板鏈連接在所述驅動鏈板輪上，所述提升機構采用液壓馬達驅動，所述液壓馬達連接在所述驅動鏈板輪的主軸上，所述下部斗體的地面上設置液壓泵站。所述液壓泵站通過上下液壓油管聯通所述液壓馬達。

    所述料斗設置有多個并固定連接在所述板鏈上，所述板鏈轉動連接在所述驅動鏈板輪上。

本技術的有益效果是：

1）本技術采用液壓馬達驅動提升結構，其結構重量極大降低，避免了斗式提升機的頭重腳輕現象，極大地提高了斗式提升機的整機安全性。

2）本技術采用將液壓泵站安裝于地面上，不再與斗式提升機結構相連接，降低了維修難度，減少了維修成本。

附圖說明

具體實施方式

下面結合附圖和具體實施例對本技術做進一步的解釋和說明：

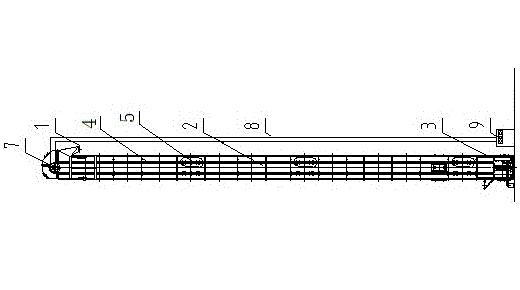

參見圖1-4，圖中，1-上部斗體，2-中部斗體，3-下部斗體，4-板鏈，5-料斗，6-驅動鏈板輪，7-液壓馬達，8-上下液壓油管，9-液壓泵站。

實施例：

一種液壓驅動斗式提升機，由斗體和提升機構組成，斗體包括上部斗體1、中部斗體2和下部斗體3，斗體上通過設置板鏈4連接料斗5，上部斗體1的上端設置驅動鏈板輪6，提升機構采用液壓馬達7驅動，下部斗體3的地面上設置液壓泵站9。

在上部斗體1上，液壓馬達7安裝于驅動鏈板輪6的主軸上，鏈板4繞裝于驅動鏈板輪6上，板鏈4轉動連接在驅動鏈板輪6上，料斗5設置有多個并固定連接在板鏈4上，整個上部斗體1的重量極大地減輕。

液壓泵站9放置于地面上，其輸出的兩根上下油管8與上部斗體1上的液壓馬達7相連通，液壓泵站9輸出的高壓油經上下油管8進入液壓馬達7，驅動其轉動，帶動驅動鏈板輪6的主軸轉動，再通過驅動鏈板輪帶動鏈板4和料斗5循環往復地轉動，從而將物料由下部斗體3的下料口處提升到上部斗體1的下料口處放出。

本技術采用液壓馬達驅動提升結構，且將液壓泵站安裝于地面上，不再與斗式提升機結構相連接，其結構重量極大降低，避免了斗式提升機的頭重腳輕現象，極大地提高了斗式提升機的整機安全性，降低了維修難度，減少了維修成本。

以上所述，僅是本技術的較佳實施例而已，并非對本技術作任何形式上的限制，凡是依據本技術的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均仍屬于本技術技術方案的范圍內。

技術特征：

1.一種液壓驅動斗式提升機，由斗體和提升機構組成，其特征在于：所述斗體包括上部斗體（1）、中部斗體（2）和下部斗體（3），所述斗體上通過設置板鏈（4）連接料斗（5），所述上部斗體（1）的上端設置驅動鏈板輪（6），所述板鏈（4）連接在所述驅動鏈板輪（6）上，所述提升機構采用液壓馬達（7）驅動，所述液壓馬達（7）連接在所述驅動鏈板輪（6）的主軸上，所述下部斗體（3）的地面上設置液壓泵站（9）。

2.根據實用要求1所述的液壓驅動斗式提升機，其特征在于：所述料斗（5）設置有多個并固定連接在所述板鏈（4）上，所述板鏈（4）轉動連接在所述驅動鏈板輪（6）上。

3.根據實用要求1所述的液壓驅動斗式提升機，其特征在于：所述液壓泵站（9）通過上下液壓油管（8）聯通所述液壓馬達（7）。

技術總結

    本技術公開了一種液壓驅動斗式提升機，解決了傳統斗式提升機結構重量大、頭重腳輕的問題，極大地提高了斗式提升機的整機安全性；所述液壓驅動斗式提升機由斗體和提升機構組成，所述斗體包括上部斗體、中部斗體和下部斗體，所述斗體上通過設置板鏈連接料斗，所述上部斗體的上端設置驅動鏈板輪，所述料斗設置有多個并固定連接在所述板鏈上，所述板鏈轉動連接在所述驅動鏈板輪上，所述提升機構采用液壓馬達驅動，所述液壓馬達連接在所述驅動鏈板輪的主軸上，所述下部斗體的地面上設置液壓泵站，所述液壓泵站通過上下液壓油管聯通所述液壓馬達。本技術采用降低結構重心的方式，具有結構穩定、安全性高、維修難度低、維修成本低的特點。
