斗式提升機堵料報警裝置技術要求

背景技術:

    本技術涉及一種斗式提升機設備，特別關于一種斗式提升機堵料報警裝置。提升機被廣泛運用于固體物料的提升運送，由于物料輸送特點或斗提出現掉斗、帶入異物等現象不可避免的發生，常會造成斗提堵料現象發生，再加上有些原料輸送崗位戰線長，人員配置不足，堵料不能及時發現，造成設備損壞或增加格外勞動付出的現象時有發生。

實用內容

    為能及時發現斗式提升機堵料現象，避免設備損壞及減少不必要的勞動支出，本 技術提供一套斗式提升機堵料報警裝置，一旦斗式提升機因各種原因堵料，造成皮帶 打滑，本技術可實現系統自動停車，崗位人員迅速發現并處理堵料，方便生產操作。為實現上述目的，本技術所采用的技術方案是一種斗式提升機堵料報警裝 置，由斗式提升機機殼，軸承座支架、輸料膠帶、轉輥組成，所述軸承座支架安裝在斗式提升 機機殼的適當位置，所述軸承座支架上設軸承座，所述軸承座與轉輥連接，所述轉輥緊貼在 膠帶的內側，所述膠帶上設有料斗，所述軸承支架上安裝有光電感應器所述光電感應器對 準轉輥的轉動端頭。本技術的光電感應器檢測轉輥運轉是否正常，光電感應器與斗式提升機聯 動，一旦堵料，皮帶停止運轉，同時轉輥也停止運轉，系統停車并發出報警，提醒崗位操作工 迅速處理，防止了堵料狀況進一步惡化，有益于斗式提升機連續、平穩運行。

具體實施方式

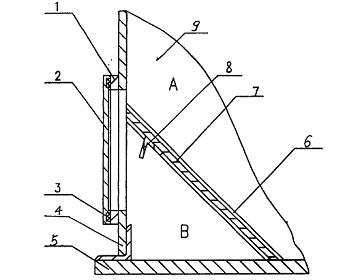

    如圖1所示，該斗式提升機堵料報警裝置的軸承座支架7安裝在斗式提升機機殼 4的適當位置，所述軸承座支架7上設軸承座2，所述軸承座2與轉輥3連接，所述轉輥3緊 貼在膠帶5的內側，所述膠帶上設有料斗6，所述軸承支架7上安裝有光電感應器1所述光 電感應器1對準轉輥3的轉動端頭。所述轉輥3與軸承座2之間轉動靈活，光電感應器1 安裝在軸承支架7上，調整其位置時主要光電感應器1的有效感知距離，并對準轉輥3的轉 動端頭。

權利要求

    一種斗式提升機堵料報警裝置，由斗式提升機機殼，軸承座支架、輸料膠帶、轉輥組成，其特征在于所述軸承座支架(7)安裝在斗式提升機機殼(4)的適當位置，所述軸承座支架(7)上設軸承座(2)，所述軸承座(2)與轉輥(3)連接，所述轉輥(3)緊貼在膠帶(5)的內側，所述膠帶上設有料斗(6)，所述軸承支架(7)上安裝有光電感應器(1)所述光電感應器(1)對準轉輥(3)的轉動端頭。

技術摘要

    本技術涉及一種斗式提升機堵料報警裝置，由斗式提升機機殼，軸承座支架、輸料膠帶、轉輥組成，所述軸承座支架安裝在斗式提升機機殼的適當位置，所述軸承座支架上設軸承座，所述軸承座與轉輥連接，所述轉輥緊貼在膠帶的內側，所述膠帶上設有料斗，所述軸承支架上安裝有光電感應器，所述光電感應器對準轉輥的轉動端頭。本技術的光電感應器檢測轉輥運轉是否正常，光電感應器與斗式提升機聯動，一旦堵料，皮帶停止運轉，同時轉輥也停止運轉，系統停車并發出報警，提醒崗位操作工迅速處理，防止了堵料狀況進一步惡化，有益于提升機連續、平穩運行。
